AmXz의 결정구조 본문
1. 커런덤 구조 (corundum) - α-Al2O3, α-Fe2O3, V2O3 ... etc
space group : (No.167) rhomboheral
(in hexagonal)
a : 4.77
c : 13.04

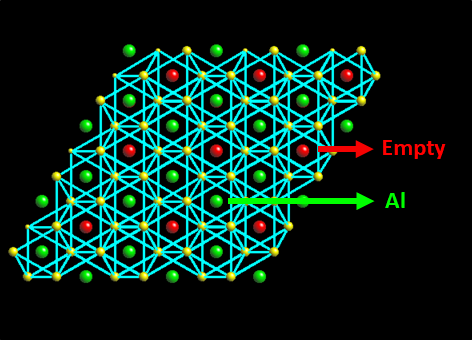

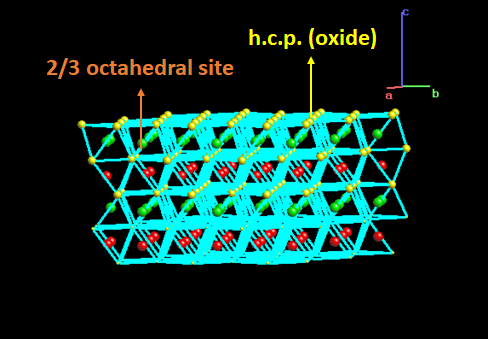

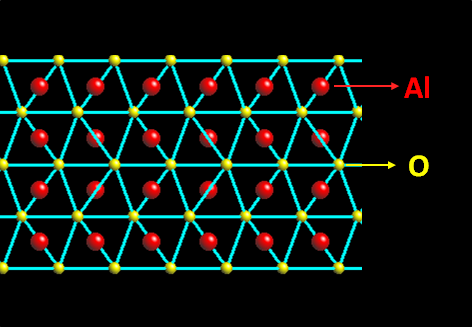

코런덤 구조는 산소가 육방밀집을 이루고 정팔면체 자리의 2/3을 Al이 채우고 있는 구조이다. 서로 모서리를 공유하며 붙어있는 정팔면체는 두개를 채우고 한개가 비워져 있다. 위의 그림에서 빨간색 원자가 비워진 공간에 의해 아래의 원자가 보이는 상태인 것이다.
코런덤의 공간군은 능면이지만
2. 일미나이트 구조 (ilmenite) - FeTiO3
space group : (No.148) rhomboheral
(in hexagonal)
a : 4.77
c : 13.04

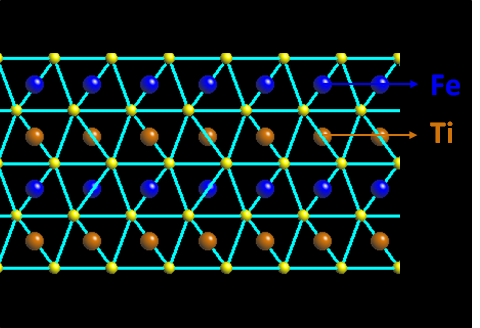

코런덤 구조에서 유도된 구조로 Al 대신 Fe와 Ti가 한층마다 치환된 구조이다.
3. LiNbO3 구조 (LiNbO3) - LiNbO3
space group : (No.161) rhomboheral
코런덤구
