AX2 화합물의 결정구조

용감한공대생 2021. 6. 11. 16:23
반응형

1. 형석구조 (fluorite) - CaF2, SrF2, BaF2, SrCl2, BaCl2 (halide), ThO2, UO2,CeO2 (actinide)

   space group : No.225

   a : 5.4695A

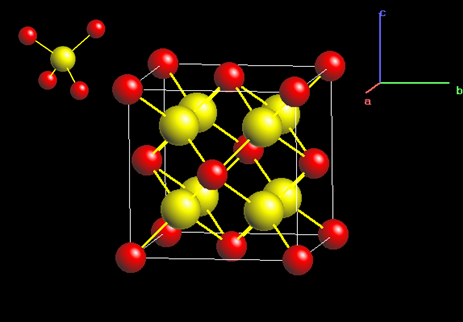

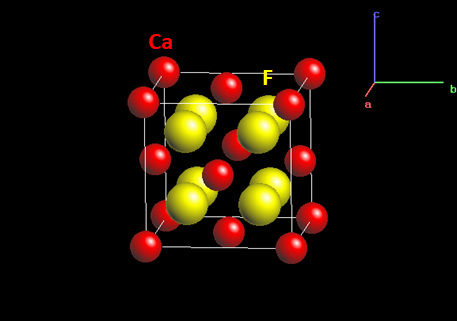

왼쪽 :  Ca를 단위포로 해석한 구조, 오른쪽 :  F를 단위포로 해석한 구조

형석(fluorite)의 구조는 입방밀집구조를 이루는 Ca의 사면체 구조에 전부 F가 들어가 있는 구조이다. F를 기준으로 볼 때 단순입방구조의 단위포를 이루고 그 단위포 중앙의 절반을 Ca가 채우고 있는 것으로 해석할 수 있다.

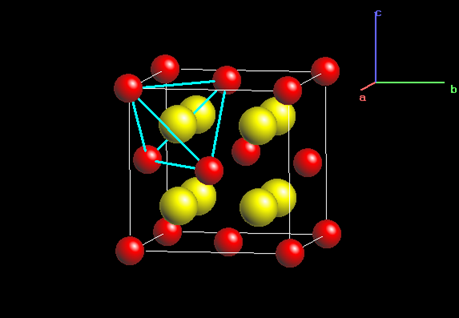

형석의 결합구조

2. 안티-형석구조 (anti fluorite) - Li2O, Na2O, K2O, Li2S, LiSe, Na2S, NaSe, Na2Te, K2S .... etc

   space group : No.225

   a : 5.4695A

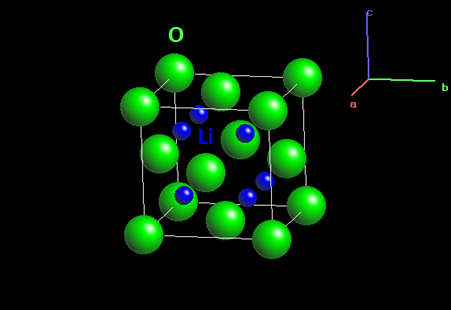

Anti Fluorite 의 예시인 Li2O

안티 형석 (anit fluorite)는 형석구조에서 양이온과 음이온의 위치가 바뀐 것이다.



3. 루틸구조 (rutile) - TiO2, MgF2, MnF2, VO2 CrO2......etc

   space group : No.136

   a : 4.594 A

   c : 2.958 A ( x : 0.305 )

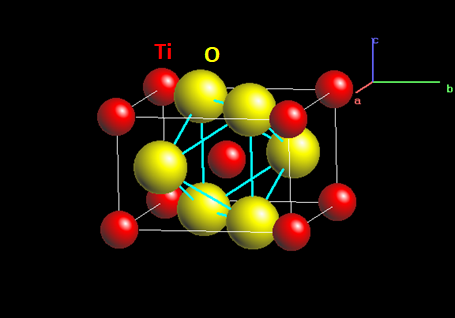

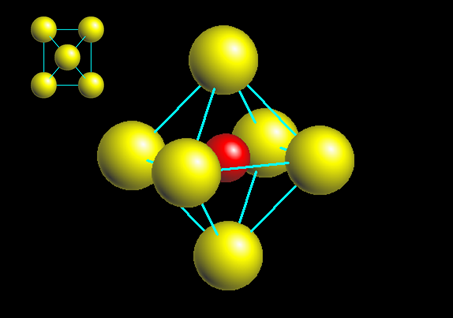

루틸의 구조와 찌그러진 팔면체 구조

루틸은 Ti가 tetragonal 체심 단위포를 형성하고 산소가 체심의 Ti를 팔면체 구조로 둘러싸고 있는 구조이다. 다만 산소가 이루는 팔면체는 조금 찌그러진 상태이다.

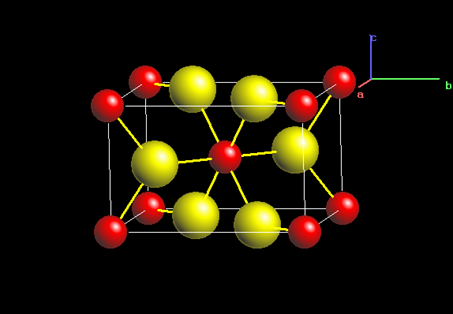

루틸의 결합구조



4. 크리스토발라이드 구조 (cristobalite) - SiO2

   space group : No.227

   a : 7.166 A

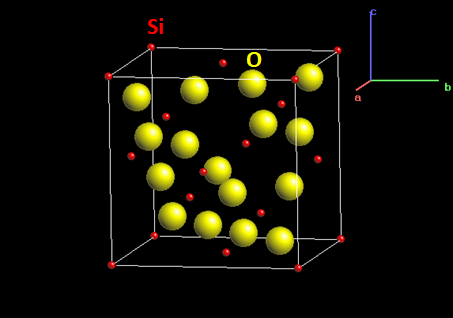

Cristobalite 구조와 산소가 이루는 사면체 구조

Cristobalite 구조는 Si이 다이아몬드 구조를 이루고 Si-Si 결합 사이에 O가 위치하는 형태이다. 이때 O는 정사면체를 이루고, 사면체 자리에 Si 가 채워져 있는 형태로도 분석할 수 있다.

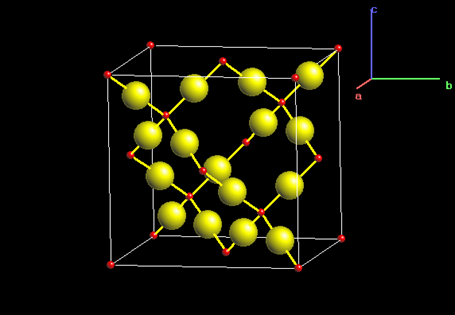

Cristobalite의 결합구조

4. 황철석 구조 (pyrite) - FeS2, CoS2, NiS2

   space group : No.205

   a : 5.40667 A ( x : 0.1 ~ 0.45 )

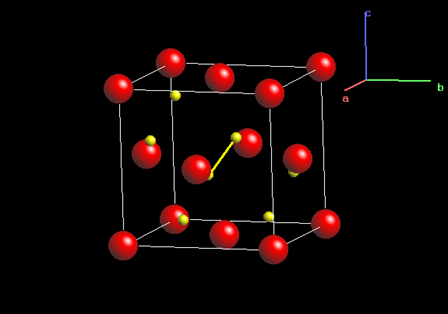

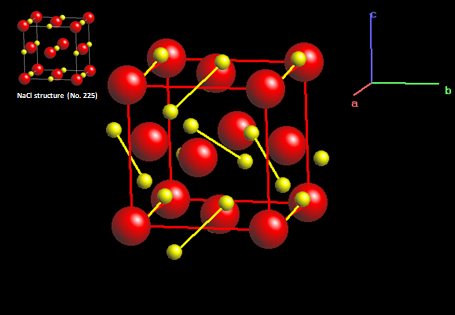

Pyrite의 구조와 NaCl 구조와의 유사성

Pyrite 구조는 입방밀집을 이루는 Fe 구조에 S2 분자가 들어가 있는 구조이다. 이는 NaCl의 구조와 유사한 구조로서 Na자리에 Fe가 Cl 자리에 S2 분자가 위치하고 있다.
