아두이노를 활용한 UV-VIS분석기 만들기 (PART 1. 분석법의 기본 원리)

분광분석법이란?

일반적으로 빛과 물질의 상호작용을 통한 분석을 하는 분석법중 하나로, 이전에는 가시광선(VIS), 자외선(UV)영역에서의 연구가 이루어졌지만 최근에는 빛의 범위를 늘려 방사선이나 X-ray등의 파장을 활용하는 분광법도 나오고 있다.

분광분석을 통한 시료의 분석은 가장 강력한 Tool중 하나로 시료의 손상 없이 타겟 물질의 정령, 정성적인 분석을 가능하게 한다는 장점이 있다. 이번 실험 설계에서는 UV-VIS Spectrophotometry를 중점으로 전개해 나가고자 한다.

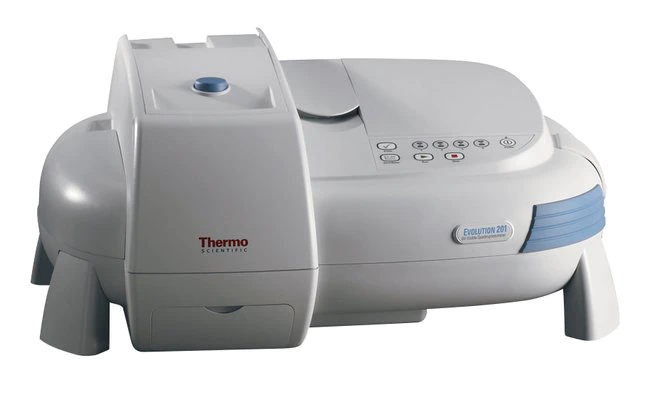

필자가 실제로 연구실에서 활용중인 장비 https://www.thermofisher.com/order/catalog/product/840-210800

분광분석법의 기본 원리

분광분석은 크게 정량분석과 정성분석으로 나뉘는데, 정량분석은 시료의 양을 파악하고 정성분석은 시료의 종류를 파악하게 된다. 특정 파장의 빛이 시료를 통과하게 된다면 시료는 그 빛을 흡수하게 된다. 시료에 입사된 빛은 흡수(Absorbed), 반사(Reflected), 투과(Absorbed), 산란(Absorbed) 등의 4가지 상호작용을 하게 된다. 결과적으로 (입사된 빛의 세기 = 흡수+반사+투과+산란의 세기) 가 성립하게 된다.

여기서 투과와 흡수를 중점적 해석을 하게되면 다음과 같이 상황을 단순화 할수 있다. 이때 산란과 반사는 무시된다.

투과도와 흡광도의 정의

입사된 빛이 시료를 지나게되면 시료는 그 빛을 흡수하게 되는데 $I_{0}>I$가 항상 성립하게 된다. 이때 투과된 빛의 세기를 입사된 빛으로 나눈 것을 투과도(Transmittance)라고 정의한다.



$$Transmittance(T)= \frac{I}{I_{0}}$$



T는 0~1의 범위를 지니며 실제로는 100T인 퍼센트 투과도(Percent Transmittance)로 변환하여 0~100%로 사용한다.



이때 물질이 빛을 흡수하는 정도인 흡광도에 대한 정보도 필요한데 이 흡광도는 투과도를 상용로그화 한 값이다.



$$Absorbance(A)= log(\frac{I_{0}}{I}) = -log(T)$$



이때 투과도와 흡광도과의 관계는 다음과 같다.

흡광도의 수학적 정의

흡광도와 투과도는 로그관계를 취하고 있는데, 이는 흡광도의 정의에서 기인한다. 얼핏 생각하면 왜 로그의 관계로 설명이 되야하는지 의야할 수 있지만 그 정의를 살펴보면 쉽게 이해할 수 있다.

흡광도는 빛의 감소에 따른 물리적 모델을 수학적으로 해석함으로서 얻어진다. 국소구간에 빛이 입사하여 길이가 b인 시료를 빛이 지나친다고 가정하자.



시료의 어느 지점에 국소구간 $dx$를 지나며 감소한 빛의 양을 $dI$라고 한다면, $dI$는 처음 입사한 빛의 세기($I_{0}$)와 빛이 통과한 거리($dx$), 단위 부피당 물질의 양에 비례하게 된다. 즉 빛이 감소하는 양은 처음 빛이 강할때, 빛이 통과한 거리가 길때, 지나치며 부딛치는 물질이 많을때 더 많이 감소한다는 가정을 세운 것이다. ($\beta$는 비례관계에 대한 상수이다)



$$dI = -\beta \times I \times c \times dx $$



이때 적분을 통해



$$-\frac{dI}{I} = \beta\cdot c \cdot dx$$



$$-\int_{}^{} \frac{dI}{I} = \beta\cdot c \cdot\int_{}^{}  dx$$



$$\ln I(x) = \beta c x $$



결과적으로 시료내의 x위치에서의 빛의 세기는 다음 식으로 전개된다. 이는 이전 포스팅의 x선 흡광과 비슷한 결의 증명 결과임을 확인할 수 있다.



$$I(x)=e^{\beta c x} $$



https://yumy.tistory.com/23

X선의 흡광 (Absorbption)



위에서 전개한 식을 빛이 입사해서 x=b 지점을 지날 때를 적분하여 입사광과 투과광의 관계로 풀게 되면 다음과 같이 증명할 수 있다.



$$-\int_{I_{0}}^{I_{b}} \frac{dI}{I} = \beta\cdot c \cdot\int_{0}^{b}  dx$$



$$\ln(\frac{I_{0}}{I}) = \beta cb$$



이때 로그가 취해진 왼쪽 수식을 흡광도로 정의하고 $/beta$를 흡광계수로 두게 되면 우리에게 익숙한 Lambert-Beer's Law가 구해진다.



$$Absorbance=\ln(\frac{I_{0}}{I}) = \epsilon cb$$



다음과 같은 정의로 인해 흡광도는 시료의 길이(b)와 시료의 농도(c)에 비례한다는 것을 수학적으로 정의할 수 있으며 투과도와 흡광도가 왜 로그관계를 가지는지 이해할 수 있다.







[출처]

1. QUANTITATIVE CHEMICAL ANALYSIS Eighth Edition, Daniel C. Harris Michelson Laboratory China Lake, California
